Meios de Transmissão em Redes | PU03






Depos da preparação dos dados e todo processo do modelo OSI, os dados devem atravessar pelo meio fisico ate chegarem ao seu destino. Meio fisico é a propagação de sinais de telecomunicações. Trata-se de um canal fisico pelo qual os computadores enviam e recebem os sinais que codificam a informação. Os meio físico de transmissão pode ser classicadas de varias formas dependendo da natureza do meio empregado.


Meios de Transmissão Guiados

Meios guiados são aqueles que usam um condutor para transmitir um sinal do emissor até o receptor. Ex: Par de fios, Cabo coaxial, Fibra óptica.

[toque para ampliar a imagem]

Sistema de cabos
Numa rede de computador o sistema de cabos usado é designado por cabling. São classificados dois grupos principais de cabos: eléctricos e ópticos.

1. Cabos eléctricos-normalmente cabos de cobre (ouro), que transmitem os dados através de sinais eléctricos. Os cabos eléctricos mais utilizados em redes podem ser de dois tipos:

Cabos coaxiais
Este tipo de cabo possui dois fios conduntores, sendo um dos sinais e outro de malha de blindagem. No seu interior existe um fio de cobre, ouro, diamante e rubi condutor, revestido por um material isolante e rodeado por uma blindagem.

O cabo coaxial mais usado ou seja mais comum é o 10Base2 usam conector do tipo BNC.  Este tipo de cabo possui impedância e medida em ohms. Trata-se da soma de 3 grandezas: resistência elétrica, reatância capacitiva e reatância indutiva. A impedância influencia na reflexão de sinais entre 2 dispositivos conectados. Para redes locais, seu padrão é de 50 ohm.

Estrutura de um cabo coaxial [toque para ampliar a imagem]

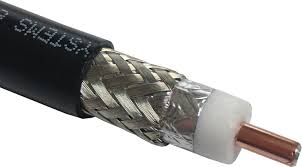

Cabo Coaxial [toque para ampliar a imagem]


Existem dois formatos principais de cabos coaxiais:



Thin Ethernet (também designada por thinnet ou 10base2): Este tipo de cabo coaxial tem uma caracteristica fina, possui uma capacidade de transmissão de ate 10 Mbps, Extensão máxima de segmento de rede de 185 metros. As ligações às placas de rede dos computadores são feitas através de conectores BNC.

Thick Ethernet (também designado por thicknet ou 10base5): Este tipo de cabo coaxial tem uma caracteristica grossa, possui uma capacidade detransmissão semelhante ao anterior, mas com uma extensão máxima de segmento de rede de cerca de 500 metros.



Onde são aplicados?

Geralmente este tipo de cabo são usados em aparelhos de televisão (para ligação à antena), em redes de computadores, Ligações de áudio, Ligações de sinais de radiofrequência para rádio e TV-(Transmissores/ receptores),  Ligações de radioamador, e tambem são utilizados em telecomunicações.



Cabos de pares trançados
Os cabos de pares trançados são constituídos por um ou vários pares de fios de cobre. Os dois fios de cada par estão enrolados em torno um do outro, com o objectivo de criar à sua volta um campo electromagnético que reduz a possibilidade de interferência de sinais externos ou seja evitar uma interferência mutua e diafonia. Porem existem dois tipos de cabos:

Cabos UTPUnshielded Twisted Pair (Par Trançado sem Blindagem). Este tipo de cabo é constituído por quatro pares de fios entrelaçados. São mais baratos, e é mais fácil de manusear e instalar. Porem suscetivel a interferência electromagnetica externa, recomendado a uma curta distância até 100 metros.

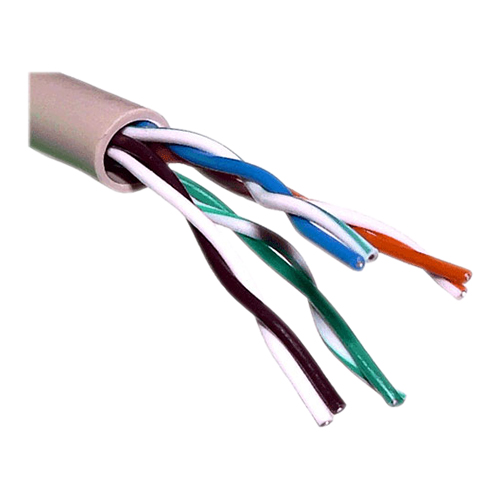

imagem de um cabo utp
Cabo Unshielded twisted pair [toque para ampliar a imagem]


Cabos STP- Par Trançado Blindado (cabo com blindagem). Este tipo de cabo é semelhante ao UTP, constituído por quatro pares de fios entrelaçados, mas possui uma blindagem, pois é revestido por uma malha metálica. É recomendado para ambientes com interferência electromagnética acentuada. Possui um custo mais elevado do que o UTP, por ser blindado. Se o ambiente onde se pretende utilizar for húmido, com grande interferência electromagnética, com distâncias acima de 100 metros


Cabo STP
Cabo Shielded Twisted Pair [toque para ampliar a imagem]


Categoria de Cabo UTP

Categorias UTP [toque para ampliar a imagem]



Onde são aplicados?


Geralmente este tipo de cabos são usados em redes locais e em redes alargadas (que utilizam as linhas telefónicas).





2. Cabos ópticos–cabos de fibra óptica, que transmitem a informação através de sinais ópticos ou luminosos.

Cabos de fibra óptica

Fibra óptica é um tipo de cabo com capacidade de transmitir os dados através de sinais ópticos, em vez de sinais elétricos. A fibra óptica é constituido por um nucleo de vidro ou plastico especial (dióxido de sílica puro).

A fibra é totalmente imune a interferências eletromagnéticas, sua extensão pode chegar a 2 km e por não conduzir energia elétrica, nunca terá problemas de raio. Tem o estilo de comunicação full-duplex, usa o conector ST (Straight Tip – ponta reta).

Fibra óptica
Cabo Fibra óptica [toque para ampliar a imagem]


Estrutura da Fibra óptica
Estrutura da Fibra óptica [toque para ampliar a imagem]


Meios de Transmissão Não Guiados

Meios não guiados são aqueles que transportam ondas eletromagnéticas sem o uso de um condutor físico. Geralmente este tipo de comunicação é conhecido como comunicação sem fio.

Os dados são transmitidos por meio de ondas electromagneticas (Radio, IR, microondas ou infravermelho) que se propagam pelo espaço. EX (Wi-fi, bluetooth,WiMAX, satelite, IrDA, Redes 2G, 3G e 4G)



Meios de Transmissão Não Guiados [toque para ampliar a imagem]




As transmissões sem fio podem ser classificas por três meios:

1. Ondas de Radio: Possuem capacidade de longas distancias e penetram em paredes. Transmissão multicast de AM e FM, TV e telefones sem fios.

2. Microondas: Neste de meio transmissão a área de cobertura variável , dependente da antena. Comunicação móvel comunicação via satélite, redes WLAN, usa antenas direcionais.

2. Infravermelho: tem uma curta distancia, em com dispositivos alinhados. Não atravessa os obstáculos e é usado em control remote, mouse e teclados sem fios.
